Moteur triphasé sur réseau monophasé
Ce montage permet de faire fonctionner un moteur triphasé sur un réseau monophasé par ajout d'un condensateur qui va créer une phase supplémentaire déphasé de 90°, ce montage provoque une baisse importante de couple sur l'arbre moteur (jusqu'à 20%).
- Schéma de la plaque à bornes d'un moteur triphasé.
- Schéma de câblage en triangle.
- Schéma de câblage en triangle sens de rotation inverse.
- Choix du condensateur.
1) Schéma de la plaque à bornes d'un moteur triphasé :
Les résistances représentent les enroulements du moteur.
2) Schéma de câblage en triangle :
Pour un moteur 230V/400V, ce couplage convient pour une tension réseau de 230V monophasé.
3) Schéma de câblage en triangle sens de rotation inverse :
4) Choix du condensateur :
Le condensateur installé doit impérativement être prévu pour fonctionner en permanence sous une tension de 230V, utilisez donc un condensateur dit permanent conforme à la norme NF EN 60252 et prévu pour une tension de 450V.
! DANGER ! N'utilisez pas de condensateur de démarrage (sauf si besoin mais avec relais de coupure) ou non prévu pour la tension secteur.

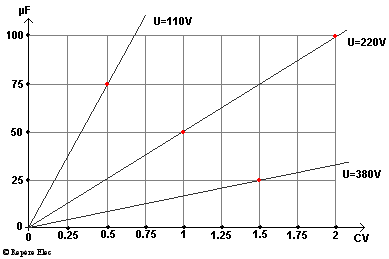

La méthode rapide pour calculer un condensateur pour un moteur 230V/400V à faire fonctionner sous 230V monophasé est de multiplier sa puissance en kilowatts par 1,4 et diviser le tout par 0,01662, vous obtenez la valeur du condensateur en microfarad.
