Sécurité et risques électriques
Pour bien traiter des dangers du courant électrique et des mesures de protection devant être mis en œuvre pour travailler en toute sécurité, cette rubrique sera divisée en plusieurs parties.
Dangers
- Les effets du courant alternatif.
- Les effets du courant continu.
- Domaine de tension.
- Courbes de sécurité.
- Contact direct.
- Contact indirect.
Moyens de protection
- Consignation.
- Dispositif différentiel.
- Très basse tension.
- Classes des matériels électrique selon NF EN 61140.
- EPI.
I Dangers :
1) Les effets du courant alternatif :
| 1 A | Arrêt du cœur |
|---|---|
| 40 mA à 75 mA | Seuil de fibrillation cardiaque irréversible |
| 30 mA | Seuil de paralysie respiratoire |
| 10 mA | Seuil de non lâcher, contraction musculaire |
| 0,5 mA | Seuil de perception, sensation très faible |
2) Les effets du courant continu :
| 130 mA | Seuil de fibrillation cardiaque |
|---|---|
| Non défini | Seuil de non lâcher |
| 2 mA | Seuil de perception |
3) Domaine de tension :
| DOMAINE DE TENSION | COURANT ALTERNATIF | COURANT CONTINU |
| TBT | U ≤ 50 V | U ≤ 120 V |
|---|---|---|
| BT | 50 < U ≤ 1000 V | 120 < U ≤ 1500 V |
| HTA | 1000< U ≤ 50kV | 1500 < U ≤ 75 kV |
| HTB | U > 50kV | U > 75 kV |

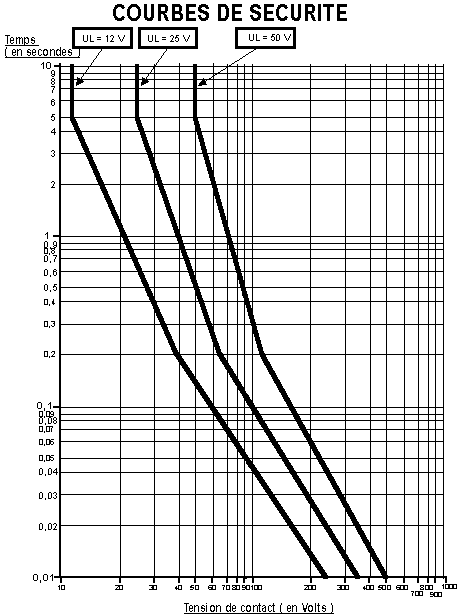

4) Courbes de sécurité :
| Tension limite Ul | |
| Milieu sec | U < 50 V |
|---|---|
| Milieu humide | U < 25 V |
| Milieu mouillé | U < 12 V |

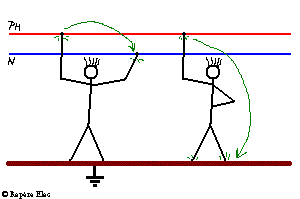

5) Contact direct :

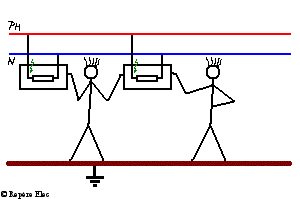

6) Contact indirect :
II Moyens de protection :
1) Consignation :
Avant toute intervention sur une partie de l'installation, il convient de la consigner.
La consignation s'effectue en plusieurs étapes:
- Séparer l'ouvrage des sources de tension (ouvrir sectionneur, disjoncteur, interrupteur).
- Condamner les organes de séparation en position ouverte (cadenas et pancarte).
- Identifier l'ouvrage (au moyen du schéma).
- Vérifier l'absence de tension sur chacun des conducteurs V.A.T (au moyen d'un contrôleur).
- Délimiter et signaler la zone de travail et se protéger contre les pièces voisines restées sous tension.
2) Dispositif différentiel :
Les DDR (dispositif différentiel à courant résiduel) permettent d'ouvrir le circuit lors d'un défaut d'isolement (fuite) et donc de protéger les personnes d'un contact indirect.
Les DDR de sensibilité 30 mA sont maintenant obligatoire, consulter la rubrique normes.
3) Très basse tension :
| DOMAINE DE TENSION | ALIMENTATION | LIAISON A LA TERRE | SECTIONNEMENT ET PROTECTION CONTRE LES COURT-CIRCUITS | PROTECTION CONTRE LES CONTACTS INDIRECTS | PROTECTION CONTRE LES CONTACTS DIRECTS | RECEPTEURS |
| TBTS |  |
|||||
| TBTP |  |
|||||
| TBTF |  |
|||||
TBTS : Très basse tension de sécurité.
TBTP : Très basse tension de protection.
TBTF : Très basse tension de fonctionnelle.
4) Classes des matériels électrique selon NF EN 61140 :
| Classes des matériels | Caractéristiques | Emploi | Symbole |
| 0 | Environnement non conducteur ou protection par séparation électrique. | Utilisation aujourd'hui interdite. | Pas de symbole. |
| I | -isolation principale, -masses reliées entre elles et à la terre, |
Utilisation possible sur les lieux de travail pour les machines fixes. |  |
| II | -isolation renforcée (ou double isolation) - masses non reliées à la terre |
Utilisation possible sur les lieux de travail pour les machines non fixes. |  |
| III | -alimentation en TBTS ou TBTP uniquement. | Obligatoire sur les appareils portatifs, non fixes en milieu confiné humide ou mouillé. |  et indication de la tension nominale (maximale) |
5) EPI :
Équipement de protection individuelle :
- Casque et écran facial (protéger des risques au niveau de la tête et des yeux).
- Gants isolant (protège des contact direct).
- Bottes isolante.
- Combinaison.
