Voix Données Images (VDI)

Téléphone, Télévision et Internet

• Normes, choix des câbles.
• Installation d'un réseau téléphonique classique.
• Distribution de la télévision.
• Le coffret de communication et la distribution VDI.

Petit rappel de la norme NF C 15-100 concernant la communication et la télévision :

- Au moins 1 socle par pièce principale.
- Socle type RJ45.
- Prises de communication et télévision non admises dans les volumes 0, 1 et 2 des locaux contenant une baignoire ou une douche.
- Chaque socle doit être desservi par une canalisation provenant du tableau de communication de la Gaine Technique Logement (GTL), installation de façon à ce que l'axe des socles soit au moins à 50 mm au-dessus du sol fini.
- Fixation à griffes non admise.

1) Normes, choix des câbles :

Les normes ISO 11 801 et EN 50173 précisent les règles de câblage pour obtenir une installation de qualité et performante.

a) Longueurs des câbles VDI :

• Câblage horizontal : 4 paires, 90 m max.
• Longueurs des cordons : 10 m max (cordons de brassage + cordons de descente).
• Distribution verticale entre tableaux de brassage : 32 ou 64 paires, 100m max.
• Liens inter bâtiment : fibre optique, 1500 m max.

b) Détorsadage des câbles :

Pour respecter lors de l'installation les valeurs liées à la diaphonie, la norme impose un détorsadage des paires inférieur à 13mm. Au-delà, il devient difficile de ne pas dégrader les performances.

c) Choix et type de câble :

Vérifier que le câble choisi autorise les performances attendues. La catégorie 5 est le minimum requis pour un câble Lan, il est recommandé de choisir la valeur d'ACR la plus élevée possible (les bons câbles du marché offrent sur leurs fiches techniques un ACR à 100 MHz de 18 à 21 dB).

Les différents types de câble :

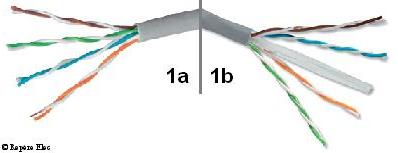

1. UTP (Unshielded Twisted Pairs) : câble à paires torsadées non blindées et non écrantées. Parfois utilisé pour la téléphonie, non recommandé pour l'informatique en Europe.

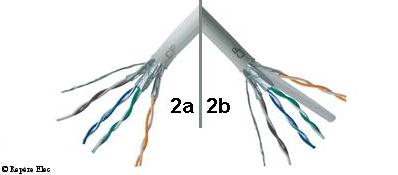

2. STP (Shielded Twisted Pairs) : câble à paires torsadées blindées.

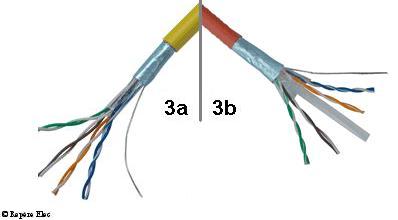

3. FTP (Foiled Twisted Pairs) : câble à paires torsadées entourées dans leur ensemble d'une feuille d'aluminium (écranté).

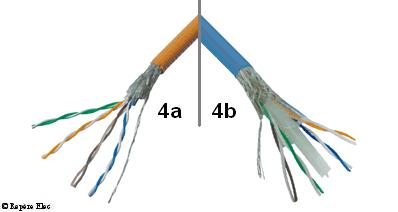

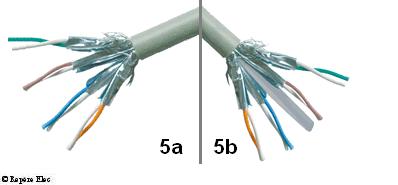

4. SFTP (Shielded Foiled Twisted Pairs) et SSTP (Shielded Shielded Twisted Pairs) : câbles blindés, dans leur ensemble et paire par paire. A utiliser dans les locaux avec fortes perturbations électromagnétiques (CEM).

d) Règles de pose :

La fréquence très élevée circulant dans les câbles informatiques en cuivre oblige à prendre un certain nombre de précautions lors du maniement des câbles et de l'installation des réseaux VDI.

• Stockage des tourets : les câbles sont sensibles à l'humidité et doivent donc être protégés.
• Pour dérouler les tourets : utiliser un dévideur de câble afin d'éviter les torsions excessives (Les torsions gênèrent des irrégularités d'impédance perturbatrices lors des transmissions à haut débit).
• Durant la mise en œuvre, les rayons de courbure de pose sont à respecter avec, en règle générale, un rayon de courbure utilisé le plus grand possible et dans tous les cas supérieur à 8 fois le diamètre extérieur du câble ou 12 fois le diamètre extérieur du câble unitaire lorsqu'ils sont mis en faisceau.
• Il faut absolument éviter le blocage du câble et surtout ne pas tenter de le dégager en exerçant une tension ou un effet "coup de fouet". Lors des passages difficiles, il convient donc de prévoir une personne chargée d'accompagner le câble à la main.
• Éviter d'endommager la gaine du câble sur des arêtes vives, afin de protéger le câble de toute pénétration d'humidité qui détériorerait fortement la qualité de la transmission.
• Éviter tout risque d'écrasement : la pose des colliers de fixation doit se faire à la main et un léger coulissement des câbles doit être possible après fixation.
• Ne pas marcher sur le câble, ni poser d'objets lourds.
• Pour éviter les effets de couplage ou de surface de boucle, il faut respecter la même distance entre les câbles courants forts et courants faibles tout au long du cheminement. Les distances à respecter (sur un chemin de câble) sont au minimum de 5 cm dans le cas d'une circulation horizontale et sont de 30 cm en circulation verticale.
• Pour éviter les courants de circulation, prévoir une terre unique pour les courants forts et les courants faibles.
• Pour éviter les interférences, il est préconisé une séparation de 30 cm entre le câblage courant faible et les appareillages rayonnants (ballast fluo, moteurs...).
• Respecter un angle de 90° lors d'un croisement de chemin de câbles de courants différents.
• Utiliser une goulotte à 2 ou 3 compartiments pour les descentes verticales et la distribution horizontale. Utiliser systématiquement le compartiment bas pour la VDI.
• Tout câble dont la gaine est abîmée doit être remplacé.

2) Installation d'un réseau téléphonique classique :

a) Point de terminaison de ligne (PTL) :

Le point de terminaison de ligne est le premier point d'accès physique du réseau installé par France Télécom et situé en général dans les locaux de l'abonné. Il est destiné à séparer la ligne de la boucle locale, du câblage client, afin de permettre le test de la ligne de la boucle locale par l'abonné.

Ce point est matérialisé de la façon suivante :

• soit par un Dispositif de Terminaison Intérieur (DTI), équipé d'un module RC (R = 20 kΩ et C = 2,2 µF) dit «module d'essais», équipé d'une fiche de connexion RJ45 ou en T (autorisé jusque janvier 2008) permettant le raccordement d'un équipement terminal tout en isolant le câblage client, afin de tester la ligne de la boucle locale (en service normal aucun équipement terminal ne doit être enfiché sur le DTI), parfois équipé aussi d'un module assurant la protection contre les surtensions électriques.
• soit par une réglette 12 plots équipée d'un module RC (R = 20 kΩ et C = 2,2 µF) dit «module d'essais».
• soit par la première prise téléphonique de l'installation de l'abonné équipée d'un module RC (R = 20 kΩ et C = 2,2 µF) et utilisable pour le test de la ligne.
• soit par un dispositif constitué d'une réglette d'interface et de points de test.

b) Points de terminaison réseau (PTR) :

Le raccordement d'un terminal est assuré par une fiche mâle standard destinée à être enfichée dans une prise femelle fixée au mur et reliée, côté réseau, à une (ou plusieurs) ligne(s) d'accès d'abonné(s) analogique(s).
La prise femelle constitue un point de terminaison du réseau (PTR).

• PTR réalisé avec une prise en T :

Ce type de prise ne sera plus autorisé à partir de janvier 2008 en construction neuve

3) Distribution de la télévision :

Lorsque les réseaux de communication n'assurent pas la fonction de distribution de la télévision, l'équipement minimum consiste en la pose d'au moins :

• Une prise télévision dans les logements comprenant une pièce principale ;
• Deux prises télévision dans les logements comprenant deux à quatre pièces principales ;
• Trois prises télévision dans les logements comprenant cinq pièces principales et plus.

L'une de ces prises doit être placée dans un endroit adéquat de la salle de séjour, près d'un socle de prise de communication. Chacune de ces prises doit être desservie par une canalisation issue de la gaine technique logement (GTL). En France, les postes de télévision sont généralement prévus pour être raccordés à des prises coaxiales alimentées par des câbles coaxiaux.

4) Le coffret de communication et la distribution VDI :

Le tableau de communication doit être placé dans la GTL, il est destiné à recevoir :

• le point de livraison des opérateurs de télécommunications (DTI) ainsi qu'un répartiteur équipé de socles RJ45 ;
• les socles RJ45 connectés aux câbles de communication alimentant les socles des prises terminales ;
• le répartiteur passif de télédiffusion, le cas échéant ;
• une barrette de terre ;
• une longueur de 100 mm de rail pour permettre la mise en œuvre du DTI optique, lorsque le raccordement par fibre optique est requis.

Dans le cas de solution automatique, certains de ces éléments peuvent être partiellement ou totalement combinés.

La liaison fonctionnelle entre les barrettes de terre du tableau de répartition et le tableau de communication doit être aussi courte que possible (de préférence inférieure à 50 cm) et de section 6 mm² minimum.
Moyennant le respect des règles propres à chaque tableau, le tableau de communication peut être incorporé dans le tableau de répartition.
Le Dispositif de Terminaison Intérieur (DTI) ou équivalent matérialise la limite de responsabilité entre le réseau de l'opérateur et les installations internes des utilisateurs.
